NXP i.MX RTシリーズ　MIMXRT1160-EVK Board　LED点灯

-

 こんにちは。皆さん。


調べ物をしている合間にMIMXRT1160-EVK評価ボードを触ってみます。
まずはLED点灯から。

海外特有の書き方なのかはわかりませんが、リファレンスを探っていても情報が散らばっていてなかなかお目当てのところにたどり着けません。

まずは使えそうなI/Oポート。アルディーノ用に用意されたポートを使用してみます。

MIMXRT1160-EVK　NXP

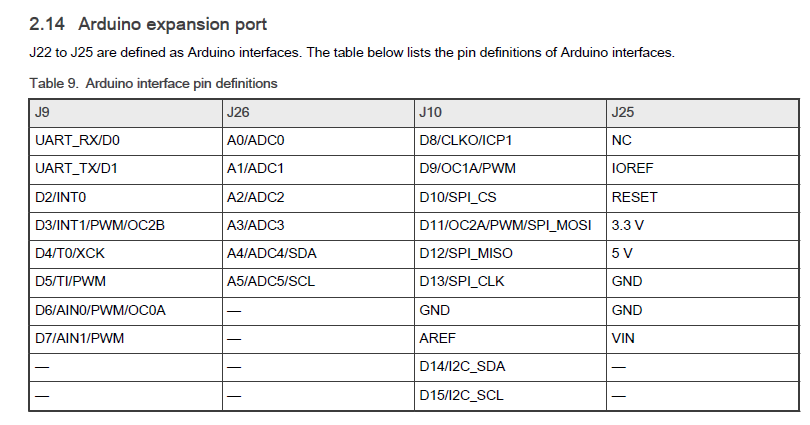

J26コネクタのA0のピンを使用します。ここからではピン番号はわからないので回路図を確認します。

MIMXRT1160-EVK　NXP
MIMXRT1160-EVK　NXP

R17ピンに接続されていることがわかりました。

MCUXpressoIDEのpins設定でR17を設定します。
Label、Identifier         ：任意の文字列
Direction                    ：Output
Pull up/down config    ：Pull Down
Pull/Keeper                ：Keeper
MIMXRT1160-EVK　NXP

設定したらUpdateCodeを押してコードを自動生成します。
board>pin_mux.h　にコードが追加されていますので
MCUXpresso SDK API Reference ManualにあるGPIO_PinWrite ()を使用して出力します。



pin_mux.hに生成されたベースポインタとピンを参照すると下記のような記述になります。

GPIO_PinWrite(BOARD_INITPINS_LED2_GPIO , BOARD_INITPINS_LED2_GPIO_PIN, 1U);

これをmain()関数に記述することでLEDが点灯しました！
レジスタの設定は思ったよりも簡単そうです。


それでは、また。
